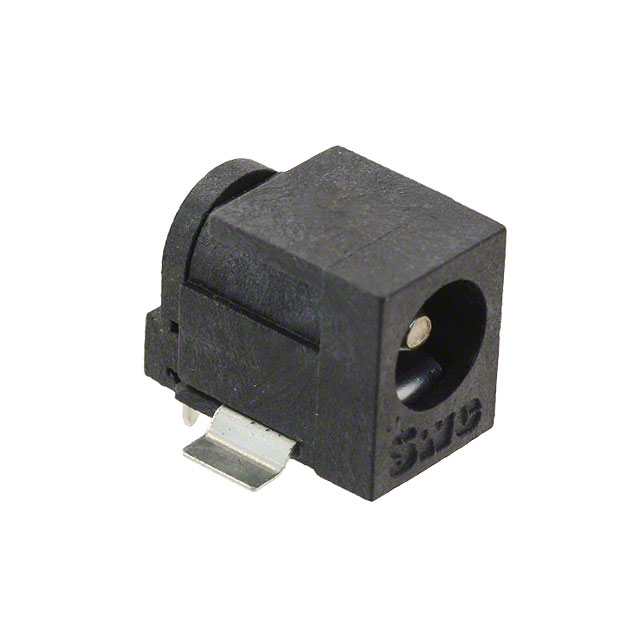

HI-AMP POWER JACK AND PLUG Series
Manufacturer: SWITCHCRAFT/CONXALL
DC POWER CONNECTORS HYBRID RA PWR JACK P
| Part | Contact Material - Plating | Body Color | Contact Material | Housing Material | Mounting Type | Internal Switch(s) | Termination | Connector Type | Number of Positions/Contacts [custom] | Number of Positions/Contacts [custom] | Gender | Features | Shielding | Industry Recognized Mating Diameter [diameter] | Current Rating (Amps) | Actual Diameter [diameter] | Actual Diameter [diameter] | Actual Diameter [diameter] | Voltage - Rated | Mounting Feature | Operating Temperature [Min] | Operating Temperature [Max] | Ingress Protection | Thread Size | Body Material | Includes |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
SWITCHCRAFT/CONXALL | Silver | Black | Copper Alloy | Thermoplastic | Surface Mount Right Angle Through Hole | Single Switch Normally Closed | Solder | Jack | 2 | 2 | Male | Board Guide | Unshielded | 2 mm 5.5 mm | 5 A | 1.93 mm 6.3 mm | 0.076 in 0.248 in | |||||||||
SWITCHCRAFT/CONXALL | Silver | Black | Copper Alloy | Thermoplastic | Right Angle Surface Mount | Single Switch Normally Closed | Solder | Jack | 2 | 3 | Male | Unshielded | 2 mm 5.5 mm | 5 A | 1.93 mm 6.3 mm | 0.076 in 0.248 in | ||||||||||
SWITCHCRAFT/CONXALL | Silver | Black | Copper Alloy | Thermoplastic | Surface Mount Right Angle Through Hole | Single Switch Normally Closed | Solder | Jack | 2 | 2 | Male | Board Guide | Unshielded | 5 A | 1.22 mm 4.3 mm | 0.048 in 0.169 in | ||||||||||
SWITCHCRAFT/CONXALL | Right Angle Through Hole | Single Switch Normally Closed | Solder | Jack | 2 | 3 | Male | Unshielded | 2 mm 5.5 mm | 11 A | 2 mm 6.4 mm | 0.079 in 0.252 in | 24 VDC | Bulkhead - Front Side Nut | -40 C | 105 ░C | ||||||||||
SWITCHCRAFT/CONXALL | Right Angle Through Hole | Single Switch Normally Closed | Solder | Jack | 2 | 3 | Male | Unshielded | 11 A | 2 mm 6.4 mm | 0.079 in 0.252 in | 24 VDC | Bulkhead - Front Side Nut | -40 C | 105 ░C | IP68 | ||||||||||
SWITCHCRAFT/CONXALL | Silver | Black Silver | Copper Alloy | Thermoplastic | Right Angle Through Hole | Single Switch Normally Closed | Solder | Jack | 2 | 3 | Male | Board Guide | Unshielded | 11 A | 2 mm 6.4 mm | 0.079 in 0.252 in | 24 VDC | Bulkhead - Front Side Nut | -40 C | 105 ░C | IP68 | 5/16"-32 | Copper Alloy | 1 Connector 1 Nut 1 O-Ring 1 Washer |
