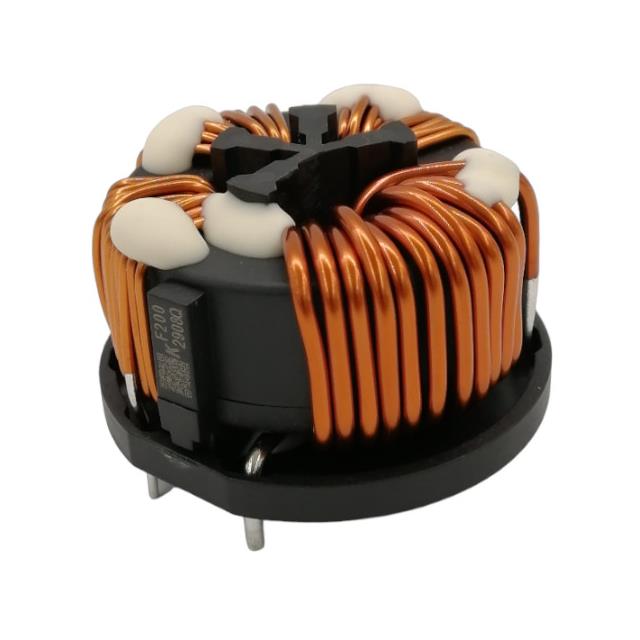

SCF-XV Three Phase Asymmetric Series
Manufacturer: KEMET
COMMON MODE CHOKES / FILTERS 1000V 3.6MH 20A 4-PHS ASY4.140 MOHM AEC-Q200
| Part | Inductance @ Frequency | Package / Case | Voltage Rating - AC | Voltage Rating - AC | DC Resistance (DCR) (Max) | Size / Dimension [diameter] | Size / Dimension [diameter] | Features | Voltage Rating - DC | Voltage Rating - DC | Number of Lines | Operating Temperature [Min] | Operating Temperature [Max] | Current Rating (Max) [Max] | Ratings | Filter Type | Height (Max) [Max] [z] | Height (Max) [Max] [z] | Mounting Type |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
3.6 mH | 8 PC Pin Horizontal | 1 kV | 1 kV | 4.14 mOhm | 2.087 " | 53 mm | Nanocrystalline Core | 1 kV | 1 kVDC | 2 | -40 C | 150 °C | 20 A | AEC-Q200 | Power Line | 1.299 in | 33 mm | Through Hole | |
744 µH | 8 PC Pin Horizontal | 1 kV | 1 kV | 2.96 mOhm | 2.087 " | 53 mm | 1 kV | 1 kVDC | 2 | -40 C | 150 °C | 24 A | AEC-Q200 | Power Line | 1.299 in | 33 mm | Through Hole | ||
400 µH | 8 PC Pin Horizontal | 1 kV | 1 kV | 0.51 mOhm | 2.087 " | 53 mm | Nanocrystalline Core | 1 kV | 1 kVDC | 3 | -40 C | 150 °C | 50 A | AEC-Q200 | Power Line | 1.299 in | 33 mm | Through Hole | |
2.5 mH 100 kHz | 8 PC Pin Horizontal | 1 kV | 1 kV | 2.96 mOhm | 2.087 " | 53 mm | Nanocrystalline Core | 1 kV | 1 kVDC | 2 | -40 C | 150 °C | 24 A | AEC-Q200 | Power Line | 1.299 in | 33 mm | Through Hole | |
1.9 mH | 8 PC Pin Horizontal | 1 kV | 1 kV | 4.14 mOhm | 2.087 " | 53 mm | 1 kV | 1 kVDC | 2 | -40 C | 120 °C | 20 A | AEC-Q200 | Power Line | 1.299 in | 33 mm | Through Hole |
