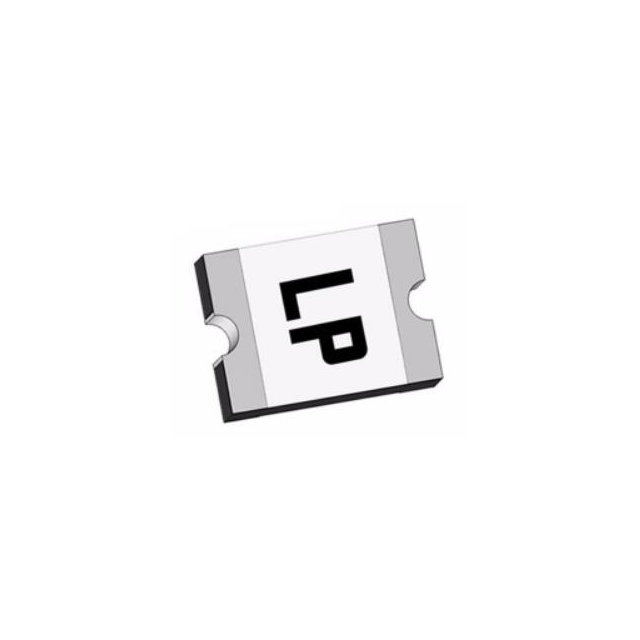

Resettable Fuses - PPTC 6V 4.0A-HD 50A MAX
Resettable Fuses - PPTC 6V 4.0A-HD 50A MAX
Resettable Fuses - PPTC 6V 4.0A-HD 50A MAX
| Part | Approval Agency | Mounting Type | Resistance - Post Trip (R1) (Max) [Max] | Operating Temperature [Max] | Operating Temperature [Min] | Voltage - Max [Max] | Thickness (Max) [Max] | Thickness (Max) [Max] | Current - Hold (Ih) (Max) [Max] | Size / Dimension [x] | Size / Dimension [y] | Size / Dimension [y] | Size / Dimension [x] | Current - Trip (It) | Current - Max [Max] | Time to Trip | Package / Case | Resistance - Initial (Ri) (Min) [Min] | Type |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Eaton - Electronics Division | cURus TUV | Surface Mount | 24 mOhms | 85 °C | -40 C | 6 V | 0.7 mm | 0.028 in | 2.6 A | 0.179 in | 3.24 mm | 0.128 " | 4.55 mm | 6 A | 50 A | 2 s | 1812 (4532 Metric) Concave | 3 mOhms | Polymeric |
Eaton - Electronics Division | |||||||||||||||||||
Eaton - Electronics Division | cURus TUV | Surface Mount | 14 mOhms | 85 °C | -40 C | 6 V | 1.2 mm | 0.047 in | 3.8 A | 0.128 in | 1.65 mm | 0.065 in | 3.25 mm | 8 A | 50 A | 5 s | 1206 (3216 Metric) Concave | 2 mOhms | Polymeric |
Eaton - Electronics Division | cURus TUV | Surface Mount | 18 mOhms | 85 °C | -40 C | 6 V | 1.2 mm | 0.047 in | 3.5 A | 0.128 in | 1.65 mm | 0.065 in | 3.25 mm | 7 A | 50 A | 5 s | 1206 (3216 Metric) Concave | 3 mOhms | Polymeric |
Eaton - Electronics Division | cURus TUV | Surface Mount | 14 mOhms | 85 °C | -40 C | 6 V | 1.2 mm | 0.047 in | 4 A | 0.128 in | 1.65 mm | 0.065 in | 3.25 mm | 8 A | 50 A | 2 s | 1206 (3216 Metric) Concave | 1 mOhms | Polymeric |
Eaton - Electronics Division | cURus TUV | Surface Mount | 13 mOhms | 85 °C | -40 C | 6 V | 1.2 mm | 0.047 in | 5 A | 0.128 in | 1.65 mm | 0.065 in | 3.25 mm | 10 A | 50 A | 2 s | 1206 (3216 Metric) Concave | 1 mOhms | Polymeric |
Eaton - Electronics Division | cURus TUV | Surface Mount | 0.04 Ohms | 85 °C | -40 C | 6 V | 1.2 mm | 0.047 in | 2 A | 0.128 in | 1.65 mm | 0.065 in | 3.25 mm | 50 A | 500 ms | 1206 (3216 Metric) Concave | 5 mOhms | Polymeric | |
Eaton - Electronics Division | |||||||||||||||||||
Eaton - Electronics Division | cURus TUV | Surface Mount | 24 mOhms | 85 °C | -40 C | 6 V | 0.7 mm | 0.028 in | 2 A | 0.127 in | 2.58 mm | 0.101 in | 3.22 mm | 50 A | 3 s | 1210 (3225 Metric) Concave | 5 mOhms | Polymeric | |
Eaton - Electronics Division | cURus TUV | Surface Mount | 26 mOhms | 85 °C | -40 C | 6 V | 1.2 mm | 0.047 in | 3 A | 0.128 in | 1.65 mm | 0.065 in | 3.25 mm | 6 A | 50 A | 4 s | 1206 (3216 Metric) Concave | 3 mOhms | Polymeric |
