Drawn-Seamless EMI/RFI Shields -NS Series
Manufacturer: Masach Tech Ltd.

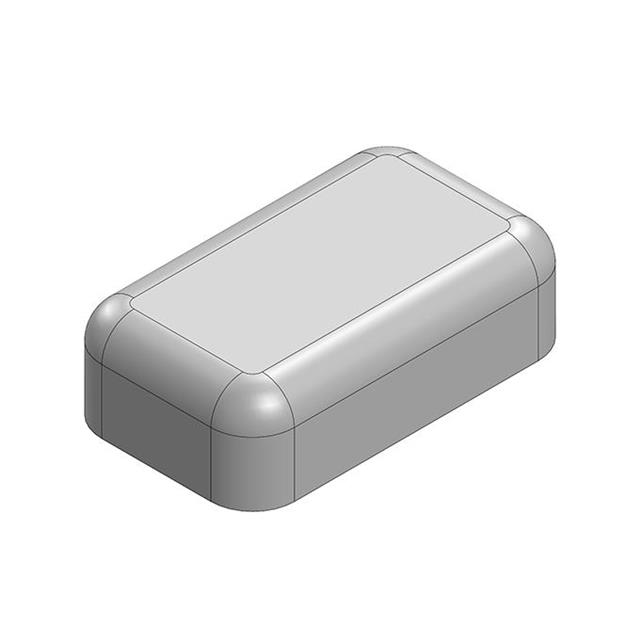

EMI GASKETS, SHEETS, ABSORBERS & SHIELDING 10.2 X 6 X 3MM ONE-PIECE DRAWN-SEAMLESS RF SHIELD/EMI SHIELD (NICKEL-SILVER)
| Part | Width - Overall [y] | Width - Overall [y] | Mounting Type | Ventilation | Type | Length - Overall [x] | Length - Overall [x] | Height - Overall [z] | Height - Overall [z] | Width - Overall [x] | Width - Overall [x] | Width - Overall | Height - Overall | Height - Overall |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Masach Tech Ltd. | 6 mm | 0.236 in | Solder | Non-Vented | Shield 1-Piece | 0.402 " | 10.2 mm | 0.118 in | 3 mm | |||||
Masach Tech Ltd. | Solder | Frame | 1.398 in | 35.5 mm | 0.217 in | 5.5 mm | 0.748 in | 19 mm | ||||||
Masach Tech Ltd. | 15.1 mm | 0.594 in | Surface Mount | Frame | 1.488 in | 37.8 mm | 0.146 in | 3.7 mm | ||||||
Masach Tech Ltd. | Snap Fit | Non-Vented | Cover | 0.89 in | 22.6 mm | 0.118 in | 3 mm | 0.783 in | 19.9 mm | |||||
Masach Tech Ltd. | Solder | Frame | 0.866 in | 22 mm | 0.118 in | 3 mm | 0.697 in | 17.7 mm | ||||||
Masach Tech Ltd. | Snap Fit | Non-Vented | Cover | 0.89 in | 22.6 mm | 0.118 in | 3 mm | 0.783 in | 19.9 mm | |||||
Masach Tech Ltd. | 15.6 mm | 0.614 in | Solder | Non-Vented | Shield 1-Piece | 1.055 " | 26.8 mm | 0.157 in | 4 mm | |||||
Masach Tech Ltd. | 23.6 mm | 0.929 in | Snap Fit | Vent Holes in Pattern | Cover | 1.047 in | 26.6 mm | 0.157 in | 4 mm | |||||
Masach Tech Ltd. | Solder | Non-Vented | Shield 1-Piece | 0.752 in | 19.1 mm | 0.717 in | 18.2 mm | 0.197 in | 5 mm | |||||
Masach Tech Ltd. | Snap Fit | Non-Vented | Cover | 1.512 in | 38.4 mm | 0.106 in | 2.7 mm | 0.874 in | 22.2 mm |
